電動汽車和電動車電池的使用壽命是消費者關(guān)注的焦點之一，因此循環(huán)壽命也是動力鋰電池的一個非常重要的考核指標。鋰電池的循環(huán)壽命與正負極材料、電解液的選擇對于循環(huán)壽命影響最大，其次是鋰電池的使用策略，例如充放電制度、工作溫度等都會對鋰電池的循環(huán)壽命產(chǎn)生顯著的影響。

德國慕尼黑工業(yè)大學(xué)的Peter Keil和Andreas Jossen針對充電策略對不同種類的功率型18650鋰電池循環(huán)的影響進行了分析，下面是鋰電池四種充電策略的詳細講解：

1、恒流恒壓（CCCV）

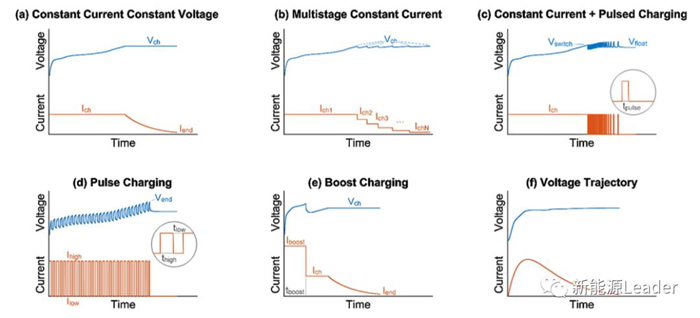

恒流恒壓充電是最為常見也是最為普通的充電方式，充電開始的階段采用恒流充電的模式對鋰電池進行充電，當達到設(shè)置電壓后轉(zhuǎn)而控制電壓不變而不斷降低充電電流直到電流達到設(shè)置值或者時間達到設(shè)定值（如下圖a所示）。這種充電策略充電時間主要受到恒流充電電流Icc大小的影響，充電容量則主要受到充電截止電壓Vch和恒壓充電截止電流Iend的影響，而相關(guān)的研究也表明高的充電截止電壓Vch和大的充電電流Icc會導(dǎo)致鋰電池的壽命顯著劣化。

2、多步恒流充電法（MSCC）
在這種充電策略中不再使用恒壓充電，而是采用了多步的充電電流遞減的恒流充電策略，例如采用I1恒流充電到截止電壓后，繼續(xù)采用更小的電流I2充電到截止電壓，依次類推直到電流降低到最終截止電流（如下圖b所示）。

3、脈沖充電法（PC）
這種充電方法可以在一些相關(guān)的文獻報道中發(fā)現(xiàn)，在這種充電策略中充電的過程中可能會采用一系列的調(diào)整充電電流甚至是充電方向（放電）的短時間脈沖構(gòu)成，常見的脈沖充電策略有兩種，一種是僅將CCCV充電中的恒壓充電部分替換為脈沖充電（如下圖c所示），另外一種是將整個過程都替換為脈沖充電（如下圖d所示）。

4、加速充電（BC）
所謂的加速充電模式是在CCCV充電模式的基礎(chǔ)上增加了一個大電流的CC或者恒功率充電過程，從而達到降低充電時間的目的（如下圖e所示），有研究表明加速充電模式能夠有效的提升鋰電池的充電效率，同時又不會對鋰電池的循環(huán)壽命產(chǎn)生顯著的影響。

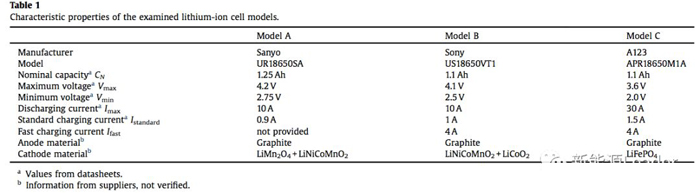

Peter Keil選擇了三款功率型18650鋰電池進行實驗
Model A：三洋Sanyo UR18650SA 1.25Ah
Model B：索尼Sony US18650VT1 1.1Ah
Model C：A123 apr18650M1A 1.1Ah

1）恒流恒壓充電（CCCV）
1.1充電電流的影響

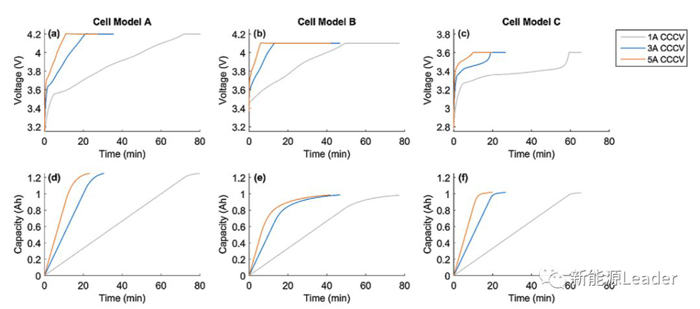

下圖為CCCV充電策略中采用不同充電電流時電池充電所需要的時間，從圖中能夠看到電池A和C大部分容量都是在恒流充電的過程中完成的，而恒壓充電容量僅占非常小的一部分，而對于電池B恒壓充電的時間占比較大。

對于電池充電時間影響最大的還是充電電流，例如我們將充電電流從1A增加到3A，則充電時間能夠縮短50%，繼續(xù)將充電電流提高到5A只有電池A和C的充電時時間縮短了1/3，而電池B由于恒壓充電時間較長，所以將充電電流提高到5A后充電時間相比于3A并沒有顯著的縮短。

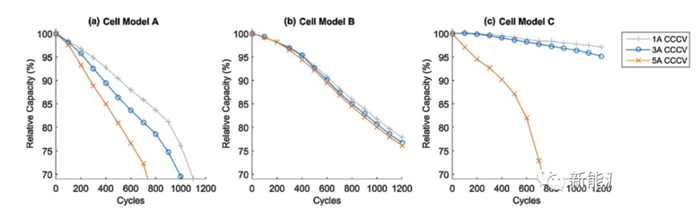

下圖為采用CCCV充電策略時不同的充電電流對于電池循環(huán)壽命的影響，從圖中能夠看到對于電池A，大充電電流會造成電池壽命的顯著下降，例如1A充電時電池的壽命可達1000次，3A充電時電池的壽命就會下降到800次，而充電電流達到5A時電池的壽命則僅為600次左右。但是對于電池B不同的充電電流對于電池的循環(huán)壽命并沒有顯著的影響。對于電池C在1A充電時電池循環(huán)1200次后容量保持率仍然可以達到97%，3A充電時電池循環(huán)1200次后容量保持率為95%，但是在5A充電時電池壽命會發(fā)生快速衰降，壽命不足700次。

1.2充電截止電壓的影響

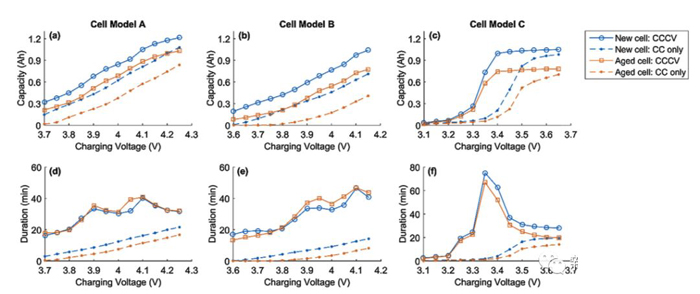

充電截止電壓會影響正負極的電極電勢，因此對于鋰電池的循環(huán)壽命會產(chǎn)生顯著的影響。下圖為A、B和C三種電池容量隨充電截止電壓的變化，可以看到電池A和B的充電截止電壓對于電池的容量有顯著的影響，充電截止電壓每降低100mV，電池的容量會衰降10-20%，而電池C由于采用了LFP正極，因此在3.4V以上電池的容量幾乎與電池的充電截止電壓無關(guān)。

下面為不同截止電壓下電池的循環(huán)性能，整體上來看隨著充電截止電壓升高電池的循環(huán)性能是在不斷降低的，對于電池A而言，充電截止電壓的影響就比較小，如果將將充電截止電壓從4.2V降低到4.1V，壽命僅增加100次左右，要顯著增加A電池的壽命需要降低到4.0V，但是這會使得電池的容量降低30%，而提高電池的充電電壓到4.25V則僅僅會使得電池的循環(huán)壽命輕微的降低。

電池B則對于充電電壓敏感的多，將充電電壓從4.1V降低到4.0V后，電池在循環(huán)800次后容量保持率提高5%，但是進一步降低充電截止電壓到3.9V則對于電池的循環(huán)壽命沒有顯著的影響，但是如果將充電截止電壓提高到4.15V則會顯著的加速電池B的衰降速度。

電池C對于充電截止電壓最為敏感，如果將充電截止電壓從3.6V提高到3.65V則會導(dǎo)致電池的循環(huán)壽命出現(xiàn)顯著的降低，但是降低充電截止電壓對于電池的循環(huán)壽命沒有顯著的影響。

2）脈沖充電（CCPC／PC）
2.1恒流脈沖（CCPC）
恒流脈沖充電制度與恒流恒壓充電制度接近，只是將恒壓充電階段替換為脈沖充電，在充電時間上CCPC相比于常見的恒流恒壓充電實際上會更長一點，因此在充電時間上CCPC并沒有優(yōu)勢。

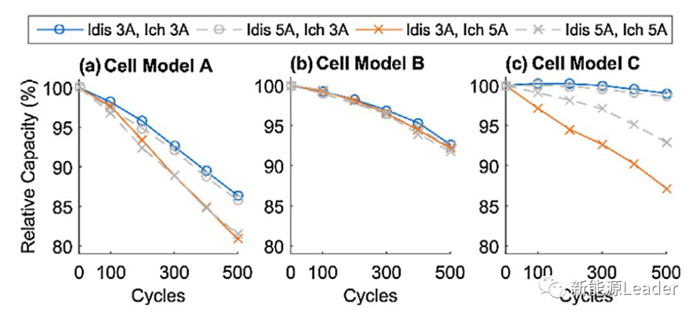

下圖為采用CCPC和PC充電策略的三種電池的循環(huán)數(shù)據(jù)，可以看到對于三種電池采用CCPC充電策略時，電池的循環(huán)壽命實際上與采用相同充電電流的CCCV充電策略是相同的。

2.2脈沖充電（PC）
與前面的CCPC充電策略不同，PC充電策略在整個充電過程中都采用了脈沖的方式進行，由于在脈沖充電的過程中極化比較大，因此脈沖充電會使得電池的充電容量有所降低，例如電池A在脈沖充電策略下，電池僅能夠沖入80%的容量，電池C能夠沖入95%的容量。在充電時間上PC充電策略與同樣電流的CCCV充電制度幾本相同，從上圖的循環(huán)數(shù)據(jù)能夠看到PC充電策略的電池的循環(huán)壽命與同樣電流的CCCV充電策略幾本相同。

3）加速充電（BC）
加速充電策略是在較低的SoC范圍內(nèi)使用較大的充電電流（5A）進行充電，達到截止電壓后轉(zhuǎn)而采用小電流（1A）CCCV充電方式進行充電，因此充電時間相對縮短，經(jīng)過測試電池A采用BC充電策略充電時間為57min，電池C為48min，介于1A和3A電流的CCCV充電時間之間。

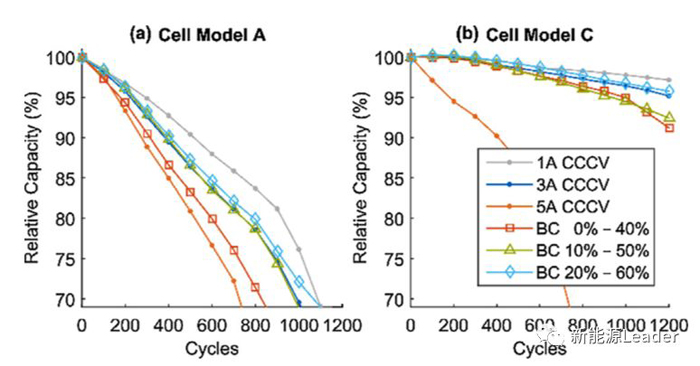

下圖為電池A和C采用BC充電策略的循環(huán)性能，從圖中能夠看到對于電池A，如果從0%開始采用加速充電（5A）則會導(dǎo)致電池的衰降速度顯著增加，與5A電流的CCCV充電策略接近。而如果從10%SoC和20%開始加速充電，則循環(huán)壽命會大大改善，與3A電流的CCCV充電策略接近。而對于電池C，如果開始加速充電的SoC為0%和10%則會導(dǎo)致電池的衰降速度明顯加速，而如果在20%SoC開始加速充電，則對于電池的循環(huán)壽命的影響較小。這也表明在較低的SoC下進行加速充電會導(dǎo)致電池的循環(huán)壽命受到顯著的影響。

Peter Keil的工作表明，對于電池循環(huán)壽命影響最大的為充電電流，對于電池A和C在5A大電流下進行充電時會導(dǎo)致鋰電池的循環(huán)壽命嚴重縮短，但是電池B的循環(huán)壽命似乎受充電電流的影響不大。其次是電池的充電截止電壓，高的充電截止會嚴重的縮短鋰電池的使用壽命，特別是對于電池B和C將充電截止電壓提高50mV就會嚴重的影響電池的循環(huán)壽命。

從充電策略來看，脈沖充電策略對于電池的循環(huán)壽命沒有顯著的影響（相比于CCCV），但是脈沖充電也沒有減少充電時間，特別是CCPC充電策略還會導(dǎo)致電池的充電時間有所延長。

加速充電（BC）策略能夠減少一定的充電時間，但是加速充電策略需要謹慎的選擇加速充電的SoC范圍，在過低的SoC的范圍內(nèi)盡量不要使用加速充電，以免影響電池的循環(huán)壽命。
